1300圓盤給料機

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

給料設備

數量

庫存:



產品描述

一、圓盤給料機應用范圍
　　圓盤給料機是一種使用廣泛的連續式容積加料設備，能均勻連續地將物料喂送到下一設備中，并且能夠承受較大的倉壓。作為細粒物料給料設備，喂料量可以調節，可喂送粉狀、小塊狀的各種非粘性物料，如煤粉、水泥、熟料、石灰石、頁巖、煤矸石、粘土等粉狀、粒狀或小塊狀物料。
　　它可廣泛用于冶金、鋼鐵、建材、化工、選煤、發電、焦化等部門連續不斷地給料與配料之用。
　　本設備構造簡單，調整方便，性能優越，適用輸送物料粒度不大于50mm，不適宜輸送粘性較大、不易流動的物料和流動性特別好的物料。

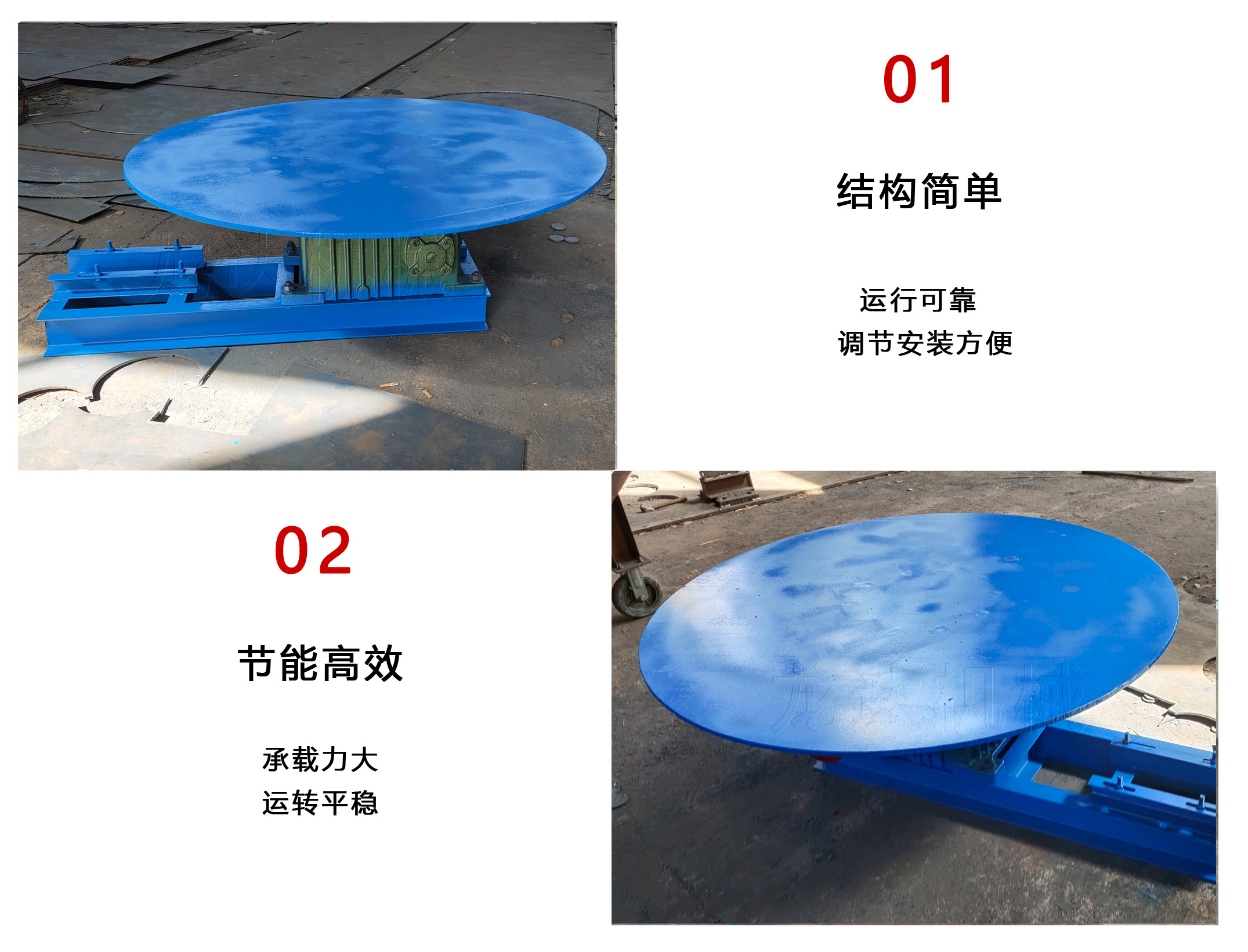

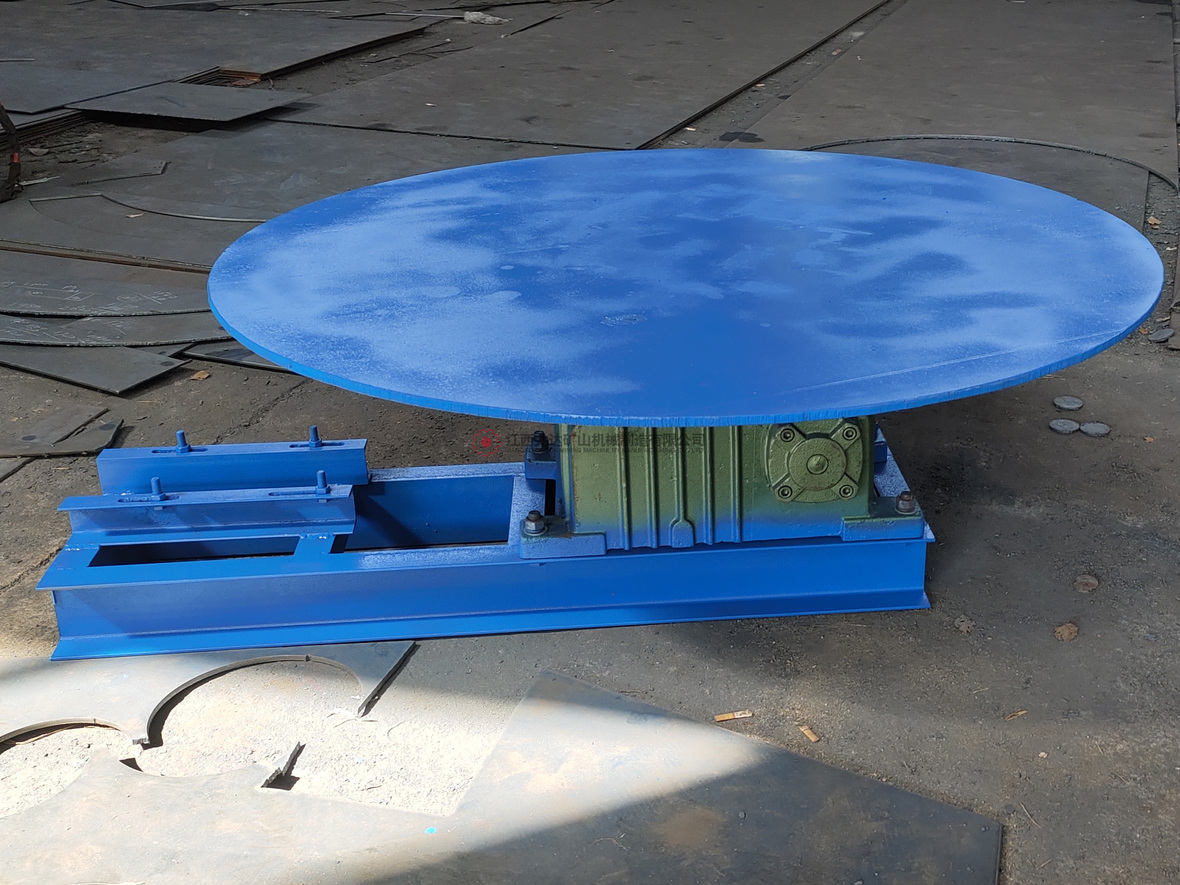

二、產品實拍

三、結構和特點
　　圓盤給料機由可回轉的圓盤、下料套筒和刮板等部分組成。
　　其結構主體是繞垂直軸旋轉的圓盤（直徑一般在3m以下，轉速不超過10r/min）。圓盤中部有一位于接料倉下口而高度可調的下料套筒。物料從下料套筒和圓盤的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。喂料量可通過改變下料套筒和圓盤的間隙大小和卸料位置來調整。同時設有觀察窗口，可隨時觀測物料的喂送情況及設備的運行情況。
　　圓盤給料機分敞開吊式(DK)、封閉吊式(DB)、敞開座式(KR)、封閉座式(BR)幾種，是一種比較成熟的給料設備，具有以下優點：
　　(1)承載量大；
　　(2)運轉平穩可靠；
　　(3)結構簡單,容易維修,管理方便,檢修周期長；
　　(4)給料均勻穩定、容易調節,調節范圍較寬；
　　(5)與料倉連接的卸料口尺寸較大,便于安裝和排料；
　　(6)傳動結構封閉,能在灰塵較多的工作環境下工作。

四、技術參數

型號	圓盤直徑	生產能力	物料粒度	功率		重量
單位	mm	t/h	mm	型號	kw	kg
KR6	600	0.69-3.9	25	Y90L-6	1.5	405
KR8	800	1.18-7.65	30	Y90L-6	1.5	500
KR10	1000	2.59-16.7	40	Y100L-6	1.5	790
KR13	1300	4.28-27.9	50	Y132S-6	3	1110
KR16	1600	7-48.6	60	Y132M-6	4	2125
KR18	1800	9.2-60	70	Y132M-6	5.5	2900
KR20	2000	13.6-38	80	Y132M-6	5.5	3140

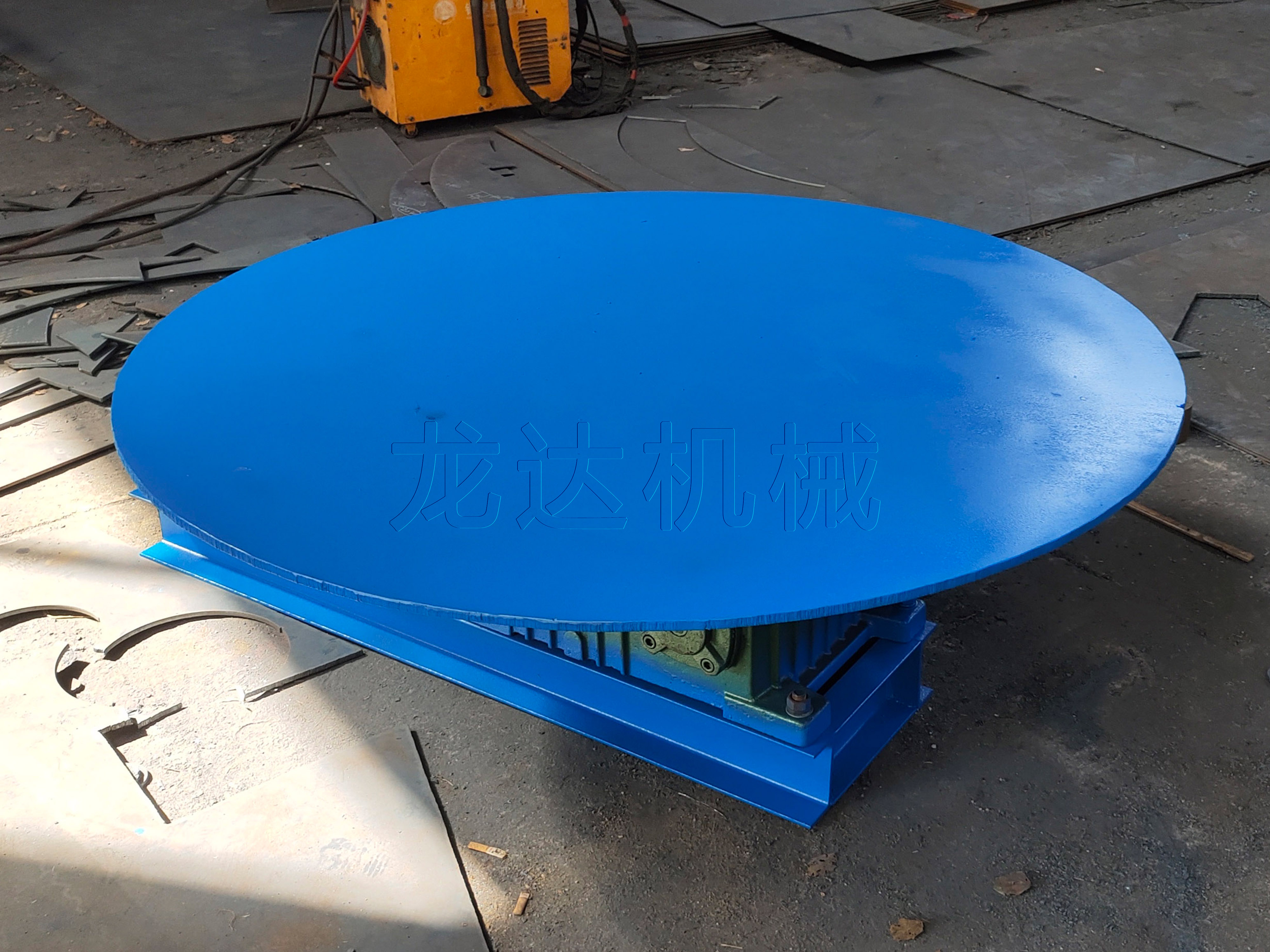

五、細節展示

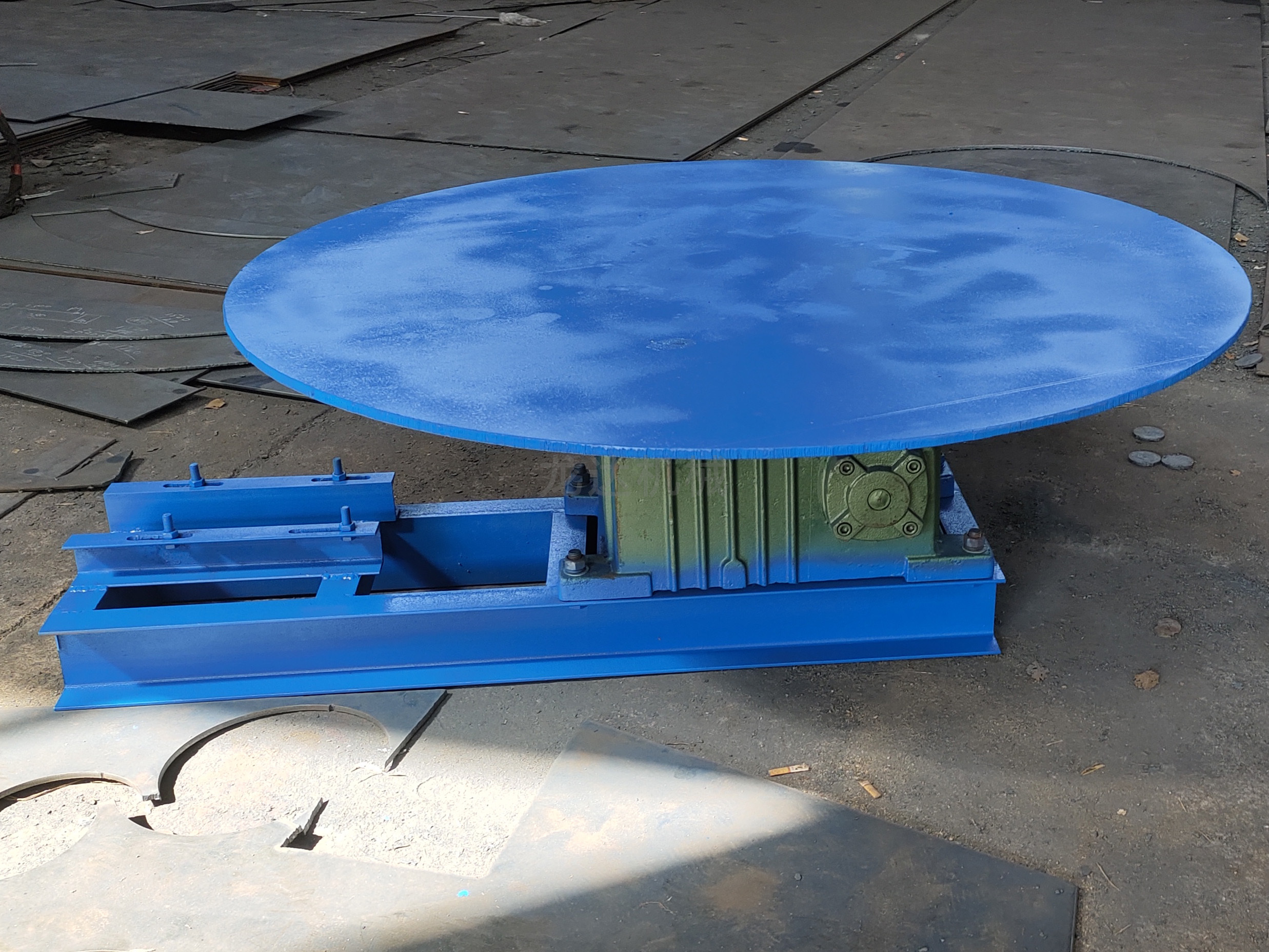

六、生產實拍

一、產品介紹　　

　　圓盤式給料機是適用于20mm以下粉礦的給料設備。圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s,為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測桿進行調整。
　　圓盤給料機上料機DK型圓盤給料機可定做圓盤給料機振動給料機
　　圓盤給料機，又稱圓盤給礦機，是一種選礦用給礦設備。一、圓盤給料機的結構形式本機分敞開吊式、封閉吊式、敞開座式、封閉座式。采用電機分交流電機和調速電機。圓盤式給料機是適用于20mm以下粉礦的給料設備。圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s,為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測桿進行調整。

二、用途：

圓盤給料機的主要功能是給其他設備提供料物供應，使用圓盤給料機能夠讓物料均勻的進入一個設備從而讓下一道工序可以正常工作，節省勞動力，而且保護了設備的性能，延長整個生產線設備的使用壽命。圓盤給料機，是選礦設備不可或缺的配套產品。圓盤給料機進料口是由接料套筒和接料套筒下高度可調的調整套組成，物料從接料套筒下落至調整套再由圓盤和調整套筒的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。調節調整套和圓盤的間隙大小和調整刮板的位置即可達到調節給料量的目的，由圓盤給料機每小時的給料量和圓盤的半徑確定接料套筒的尺寸和調整套筒的尺寸，調整套筒高度的調節主要是通過固定在套筒兩邊的螺紋桿旋轉帶動套筒的上下運動。
三、特點：

1.結構簡單,運行可靠,調節安裝方便。

2.裝有限矩型液力偶合器,能滿載啟動,過載保護。

3.重量輕、體積小、工作可靠、壽命長、維護保養方便。

4.大的給料量可達1200噸/小時(煤)。

5.采用了先進的平面二次包絡環面騾桿減速器設計,承載能力大,傳動效率高。

6.側襯板、斜襯板與底板之間留縫可調,能比較準確地控制留縫大小,大大減少了漏料。

7.驅動裝置對稱布置,并采用雙推桿,使整機愛力均衡,傳動平穩,消除了底板往復時的扭擺現象。

8底板有立向筋板,并用三道通長托輥支承,保證了底板本身剛度,消除了現有往復式給料機底板工作中彎曲變形的弊病。

9.襯板由小塊耐磨鋼板拼成,這樣不僅更換時輕便容易,而且可以根據實際磨損情況,有針對性地更換磨損了的襯板塊,從而使材料合理利用,降低維修費。
